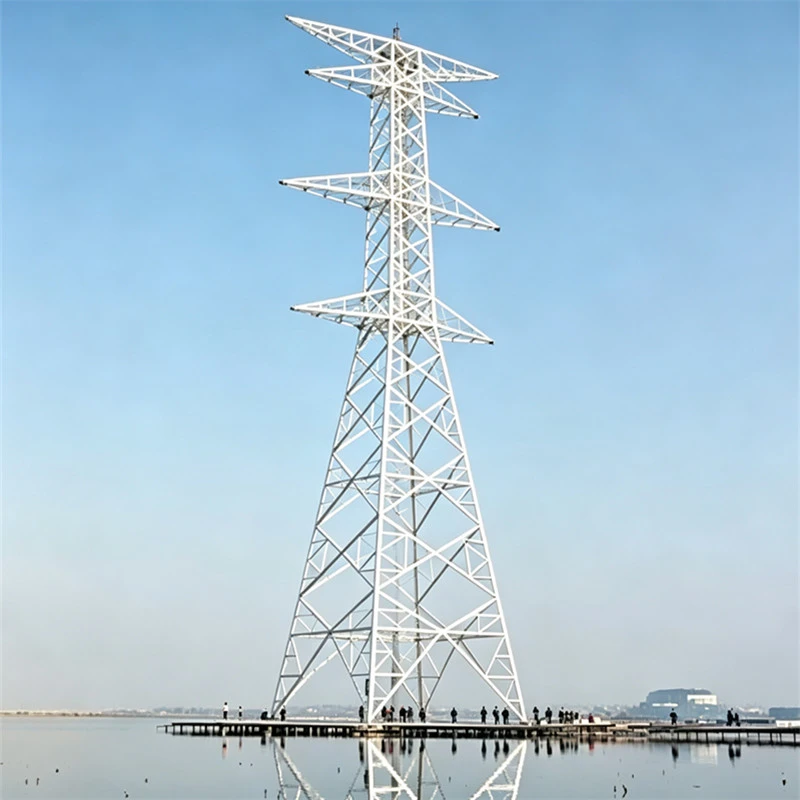

Single Circuit Lattice Tower

Single Circuit Lattice Tower ir visvienkāršākais un visplašāk izmantotais pārraides torņa tips. Tam ir kopņu konstrukcija ar šķērsām, kas izvietotas vienā vai abās pusēs. Vienam tornim ir tikai viena ķēde (trīsfāzu maiņstrāva vai līdzstrāva). Šim tornim ir skaidra struktūra un vienkārši spēki. Tā ir vēlamā izvēle līdzenumiem un pakalniem, kur zeme ir salīdzinoši bagātīga. Qingdao Hongyuanfeng Power Equipment Co., Ltd. ražo Single Circuit Lattice torņus, izmantojot Q355B augstas stiprības leņķa tēraudu. Visi torņi ir karsti cinkoti ar cinka pārklājumu vismaz 86 μm. Tas atbilst GB/T 2694-2018 standartiem. Jiuquan 500kV DC projektā tika izmantoti daudzi vienas ķēdes režģa torņi. Dati liecina, ka šie torņi maksā par aptuveni 25–30% mazāk nekā divkontūru torņi. Līnijas koridora platums ir aptuveni 30-40 metri. Mēs piedāvājam dažādas formas, tostarp krūzes tipa, kaķgalvas un sausā tipa, kas aptver spriegumu no 10kV līdz ±1100kV.

Galvenais materiāls ir Q235B vai Q355B valsts standarta leņķa tērauds. Visas sastāvdaļas ir samontētas ar skrūvēm. Maksimālā horizontālā spriegojuma projektētā vērtība svārstās no 40kN līdz 120kN. Maksimālā vēja ātruma jauda ir 35 m/s, un zemestrīces izturība ir 8. pakāpe. Nominālais augstums svārstās no 18 metriem līdz 51 metram. Horizontālais laidums parasti ir 300–600 metri. Mūsu ražotnē ir 4 lieli lāzera griezēji, 8 pilnībā automātiskas leņķa tērauda līnijas un 2 ātrgaitas urbšanas līnijas. Gada jauda ir 2000-3000 tonnas. Mēs sākām darbu 2019. gadā, un mūsu rūpnīca Jiaozhou aptver 151 mu ar 120 darbiniekiem. Mums ir 14 patenti un trīs vadības sistēmu sertifikāti. Mēs esam "augsto tehnoloģiju uzņēmums" un "Cjindao specializētais MVU".

Mūsu vienas ķēdes režģa torņi ir izmantoti Jiuquan 500kV DC projektā, Qinghai-Shandong 500kV DC projektā un Jiangsu-Sichuan 800kV DC projektā. Dati no State Grid liecina, ka vienas ķēdes torņi veido vairāk nekā 50% no visiem pārraides torņiem Ķīnā. Tie ir elektrotīkla mugurkauls. Mūsu produkti nodrošina rentablu risinājumu jaunām pārvades līnijām. Vienkāršais dizains nodrošina ātru uzstādīšanu un zemu apkopi.

Pirms pārdošanas mūsu tehniskā komanda nodrošina plānošanas un zīmēšanas pakalpojumus. Mēs piedāvājam konkurētspējīgus piedāvājumus un atbalstu konkursa jautājumiem. Ražošanas laikā mēs dalāmies ar progresu un koordinējam piegādi. Mēs iepriekš apstiprinām vietnes nosacījumus. Pēc pārdošanas mēs piedāvājam 2 gadu garantiju un instalēšanas norādījumus uz vietas. Mēs arī veicam regulāras pēcpārbaudes vizītes.
